關于臥式加工中心詳解

您的當前位置: 首 頁 >> 新聞資訊 >> 公司動態

關于臥式加工中心詳解

發布日期:2022-08-30 作者: 點擊:

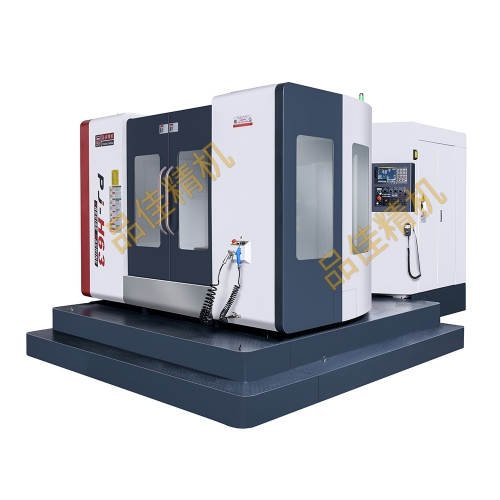

   臥式加工中心是指主軸軸線與工作臺平行設置的加工中心機床??杉庸ぽ^大零件,又可分度回轉加工,最適合于零件多工作面的銑、鉆、鏜、鉸、攻絲、兩維、三維曲面等多工序加工,具有在一次裝夾中完成箱體孔系和平面加工的良好性能,還特別適合于箱體孔的調頭鏜孔加工,廣泛應用于汽車、內燃機、航空航天、家電、通用機械等行業。


臥式加工中心按立柱是否運動分為固定立柱型和移動立柱型。


一、固定立柱型


1、工作臺十字運動,工作臺作X、Z向運動,主軸箱作Y向運動,主軸箱在立柱上有正掛、側掛兩種形式。適用于中型復雜零件的鏜、銑等多工序加工。


2、主軸箱十字運動,主軸箱作X、Z向運動,工作臺作Y向運動。適用于中小型零件的鏜、銑等多工序加工。


3、主軸箱側掛與立柱,主軸箱作Y、Z向運動,這種布局形式與刨臺型臥式銑鏜床類似,工作臺作X向運動。適用于中型零件鏜、銑等多工序加工。


二、移動立柱型


1、刨臺型,床身呈T字形,工作臺在前床身上作X向運動,立柱在后床身上作Z向運動。主軸箱在立柱上有正掛、側掛兩種形式,作Y向運動。適用于中、大型零件,特別是長度較大零件的鏜、銑等多工序加工。


2、立柱十字運動型,立柱作Z、U(與X向平行)行運動,主軸箱在立柱上作Y向運動,工作臺在前床身上作X向運動。適用于中型復雜零件的鏜、銑等多工序加工。


3、主軸滑枕進給型,主軸箱在立柱上作Y向運動,主軸滑枕作Z向運動。立柱作X向運動。工作臺是固定的,或裝有回轉工作臺。可配備多個工作臺,適用于中小型多個零件加工,工件裝卸與切削時間可重合。


立式加工中心的區別


一、工作臺


立式加工中心工作臺一般為十字滑臺結構的T型槽工作臺,有兩套運動機構負責相互垂直方向的工作臺移動,X向進給的工作臺覆蓋在負責Y向進給的導軌之上。


臥式加工中心的工作臺只做X或Y向運動,工作臺形式一般為點陣螺孔臺面的旋轉式工作臺,相對較容易選裝交換式雙工作臺。


二、主軸


立式加工中心是指主軸為垂直狀態的加工中心,臥式加工中心指主軸為水平狀態的加工中心。


三、加工對象


立式加工中心受立柱高度及換刀裝置的限制,不能加工太高的零件,適合加工盤、套、板類零件,所加工工件體積相對較小,如果要實現工件的側面加工必須加裝角度頭或者數控轉臺。如在工作臺上安裝一個沿水平軸旋轉的回轉臺,可用以加工螺旋線類零件。


臥式加工中心在一次裝夾后可以完成除安裝面和頂面以外的其余四個表面的加工,最適合加工箱體類零件,加裝角度頭后可以實現五面體加工。


四、立柱


立式加工中心的立柱一般不移動,為了追求剛性一般造得盡可能的粗壯。也有動柱式立式加工中心,動柱立式加工中心工作臺只做X或Y向運動,立柱相應會做Y或X向運動,這種設計方式對立柱的驅動電機有較大的功率要求。


臥式加工中心的立柱一定是動柱式的,正T型的臥式加工中心立柱沿X向移動,倒T型的臥式加工中心立柱沿Z向移動。移動立柱的結構要求立柱必須在滿足剛性的前提下盡可能的輕巧,國外機床往往用鋼板焊接結構來解決這個問題。


五、排屑


立式加工中心在加工型腔或下凹的型面時,切屑不易排出,嚴重時會損壞刀具,破壞已加工表面,影響加工的順利進行。


臥式加工中心加工時排屑容易,加工狀況相對較理想。


六、操控


立式加工中心裝夾方便,便于操作,易于觀察加工情況,調試程序容易。


臥式加工中心所加工工件普遍比較龐大,裝夾困難,不容易監控加工過程,操作調試相對困難。


精密臥式加工
